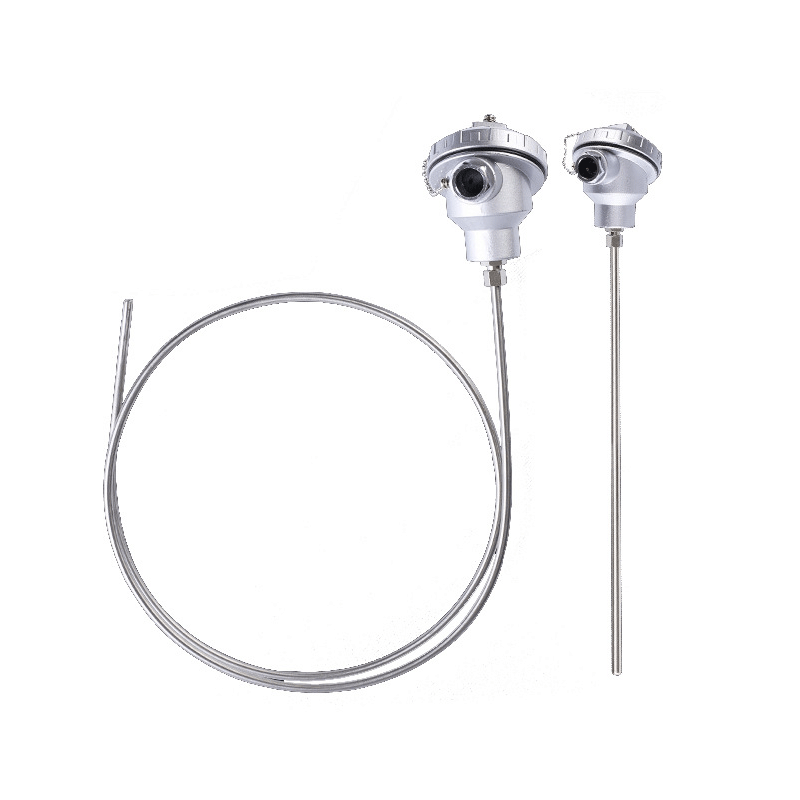

工作原理
铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
产品特点
热响应时间少，减小动态误差；可弯曲安装使用；测量范围大机械强度高，耐压性能好。
应用
通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0℃ ~ 1300℃范围内液体、蒸汽和气体介质以及固体表面温度。
测温范围及允差
型号 | 分度号 | 允差等级 |
| I | II |
| 测温范围 ℃ | 允差值 | 测温范围 ℃ | 允差值 |
WRNK | K | -40~+375 | ±1.5℃ | -40~+333 | ±2.5℃ |
| 375~1000 | ±0.004ltl | 333~1200 | ±0.0075ltl |
WRMK | N | -40~+375 | ±1.5℃ | -40~+333 | ±2.5℃ |
| 375~1000 | ±0.004ltl | 333~1200 | ±0.0075ltl |
WREK | E | -40~+375 | ±1.5℃ | -40~+333 | ±2.5℃ |
| 375~800 | ±0.004ltl | 333~900 | ±0.0075ltl |
WRFK | J | -40~+375 | ±1.5℃ | -40~+333 | ±2.5℃ |
| 375~750 | ±0.004ltl | 333~750 | ±0.0075ltl |
WRCK | T | -40~+125 | ±0.5℃ | -40~+133 | ±1.0℃ |
| 125~350 | ±0.004ltl | 133~350 | ±0.0075ltl |
WRPK | S | 0~+1100 | ±1.0℃ | 0~600 | ±1.5℃ |
| 1100~1600 | ±【1+0.003（t-1100）】 | 600~1600 | ±0.0025ltl |
WRQK | R | 0~1100 | ±1.0℃ | 0~600 | ±1.5℃ |
| 1100~1600 | ±【1+0.003（t-1100）】 | 600~1600 | ±0.0025ltl |
WRRK | B | - | - | 600~1700 | ±0.0025ltl |
| - | - | - | - |
常温绝缘电阻
铠装偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MQ。
即1m长的试样的绝缘电阻为1000MΩ；
10m长的试样的绝缘电阻为100MΩ。
偶丝直径及材料
| 偶丝形式 | 单支式 | 双支式 |
| 套管直径 | Φ2,Φ3,Φ4,Φ5,Φ6,Φ8 | Φ3,Φ4,Φ5,Φ6,Φ8 |
分度号 | E、J、T | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| K、N | 1Cr18Ni9Ti GH3030 | 1Cr18Ni9Ti GH3030 |
| S、R、B | GH3030 | GH3039 |

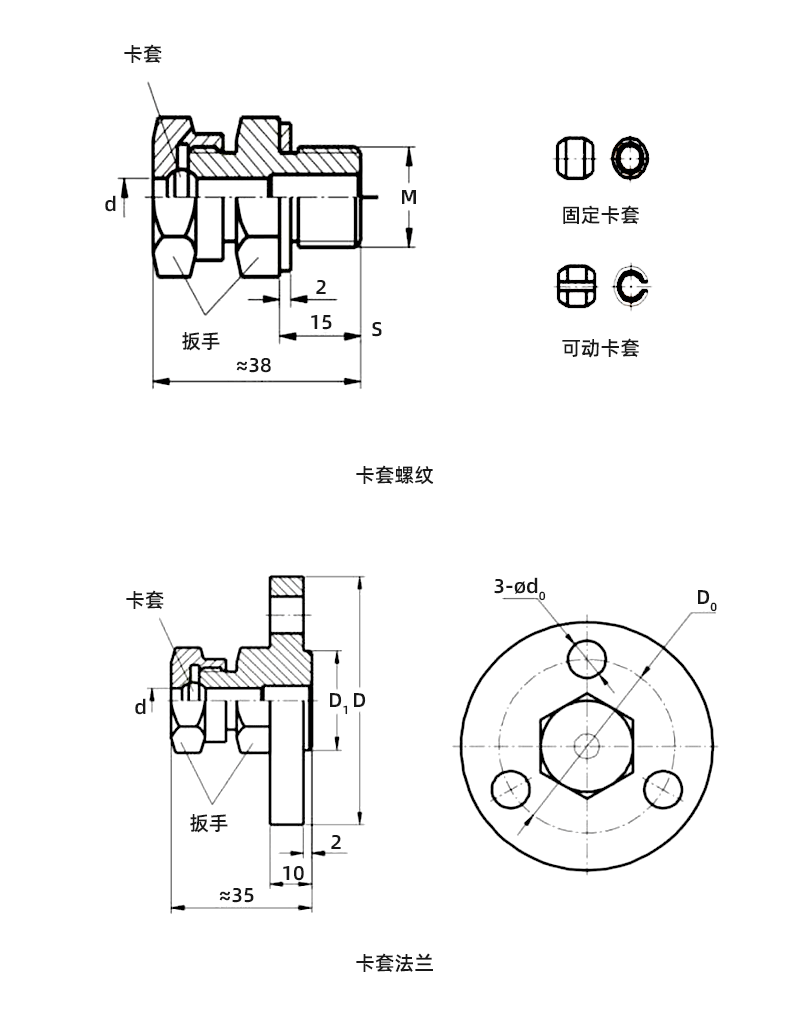

安装固定形式
代号和尺寸 | 铠装偶外径 |
| Φ8,Φ6,Φ5 | Φ4,Φ3,Φ2 |
| M | M16×1.5 | M12×1.5 |
| S | 22 | 19 |
| D | Φ60 | Φ50 |
| D0 | Φ42 | Φ36 |
| D1 | Φ24 | Φ20 |
| S | Φ22 | Φ19 |
| d0 | Φ9 | Φ7 |
铠装热电偶推荐使用温度
品种 | 套管材料 | 外径 （mm） | 使用温度(℃) |
| 长期使用 | 短期使用 |
镍铬-镍硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
| 3.0,4.0,5.0,6.0,8.0 | 800 | 900 |
GH3030 | 2.0,3.0 | 800 | 900 |
| 4.0,5.0 | 900 | 1000 |
| 6.0,8.0 | 1000 | 1100 |
镍铬硅-镍 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
| 3.0,4.0,5.0,6.0,8.0 | 800 | 900 |
GH3030 | 2.0,3.0 | 900 | 1000 |
| 4.0,5.0 | 1000 | 1100 |
| 6.0,8.0 | 1100 | 1200 |
GH3030 | 2.0,3.0,4.0, | 1000 | 1100 |
| 5.0,6.0,8.0 | 1100 | 1200 |
镍铬－铜镍 | 1Cr18Ni9Ti | 2.0, | 500 | 600 |
| 3.0,4.0,5.0 | 600 | 700 |
| 6.0,8.0 | 700 | 800 |
铁-铜镍 | 1Cr18Ni9Ti | 2.0 | 400 | 500 |
| 3.0,4.0,5.0, | 500 | 600 |
| 6.0,8.0 | 600 | 750 |
铜-铜镍 | 1Cr18Ni9Ti | 2.0,3.0,4.0,5.0 | 250 | 300 |
| 6.0,8.0 | 300 | 350 |
铂铑10-铂 | GH3030 | 2.0,3.0,4.0 | 1000 | 1100 |
| 5.0,6.0,8.0 | 1100 | 1200 |
铂铑13-铂 | 1Cr18Ni9Ti | 2.0,3.0,4.0,5.0 | 250 | 300 |
| 6.0,8.0 | 300 | 350 |
铂铑30-铂 | Gh3039 | 2.0,3.0,4.0 | 1000 | 1100 |
| 5.0,6.0,8.0 | 1100 | 1200 |
