旋进旋涡流量计是采用先进的微处理技术,具有功能强,流量范围宽,操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品的先进水平的新型气体流量仪表。

由于旋进旋涡流量计的独特性，使得其在发展过程中必须不断的适应机械制造水平的发展，所以旋进旋涡流量计根据其测量对象的不同，分为“智能型旋进旋涡流量计”和“蒸汽型旋进旋涡流量计”。

智能旋进旋涡气体流量计采用先进的微处理技术，具有功能强、流量范围宽、操作维修简单，安装使用方便等优点，主要技术指标达到国外同类产品的先进水平。

可广泛应用于石油、化工、电力、冶金、煤炭等行业各种气体的计量。

蒸汽型旋进旋涡流量计采用先进的双探头旋进式流量传感器技术，抗干扰能力强，精确度高、无机械转动部件，不易腐蚀，结构紧凑，可靠性高、稳定性好，维修量小。

智能型旋进旋涡流量计可以测量各种气体，而蒸汽型旋进旋涡流量计则只能测量蒸汽。

产品特点

• 内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。

• 就地显示温度、压力、瞬时流量和累积流量。

• 旋进旋涡流量计采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。

• 特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可永久性保存。

• 整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。

• 防盗功能可靠，具有密码保护,防止参数改动。

• 旋进旋涡流量计的表头可180度随意旋转，安装方便。

工作原理

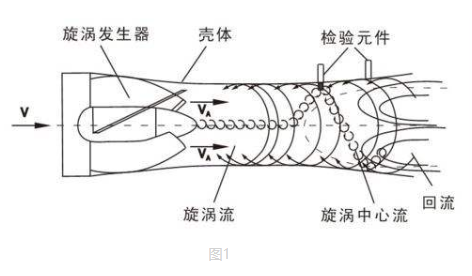

流量传感器的流通剖面类似文丘利管的型线(如下图1)。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。

产品参数表
