投入式液位计

投入式液位变送器

概述

YCY30A 电缆式液位变送器由高性能扩散硅压阻式压力传感器作为测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过信号调理电路转换成标准（电流或电压）信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。

内部的专用集成电路将传感器毫伏信号转换成标准远距离的传输电流信号，可以直接与计算机接口卡控制仪表、智能仪表或PLC等方便相连。

产品精度高、体积小，直接投入液体中，即可测量出变送器末端到液面的液体高度，使用方便。

适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。

特点

• 进口硅晶圆扩散硅芯体

• 电缆连接，直接投入现场，安装简便

• 放大电路采用美国集成芯片，宽电压供电

• 斜面引压孔，耐冲击

• IP68防护，可长期浸泡水中

• 激光打标，产品可溯源

技术参数

工作原理

传感器迎液面收到的压力公式为：

P = ρg h + Po

公式中：

_{P：传感器迎液面所受压强（为方便理解，以下统称压力）
ρ：被测液体密度
g：重力加速度（调试时按照9.8015）
Po：液面上大气压
h：传感器投入液体的深度}

外形尺寸

安装

^{线缆吊架安装示意图}

安装注意事项

! 警告

1. 高分子筛导气孔，有效隔绝潮湿环境中的水分子进入导气管形成凝露，从而流入探头内部损坏电路.（此端不可直接浸泡水中）

2. 须在无加压和无供电的情况下进行设备的安装。

3. 禁止测量与变送器接触材质不兼容的介质。

4. 当收到产品时请检查包装是否完好，并核对变送器型号和规格是否与您选购的产品相符。

5. 不能在设备上进行任何修改或改变。

6. 要轻拿轻放不能随意抛扔，安装该变送器时请不要使用蛮力。

7. 如果变送器被安装在恶劣现场会遇到雷击或过压等危险的损坏时，我们建议用户在配电箱或电源与变送器之间进行防雷击和过压保护。

8. 变送器可垂直、倾斜或水平安装在罐体、槽内，应该确保避免泥沙等杂质埋设或堵塞变送器探头部分。

9. 在介质波动较大时，应采取措施固定变送器探头部分，如给变送器加配重或固定套管等。在流动的水中测量水位时，可以在水中插入或安装一根大于探头直径的钢管或PVC管，在管子位于水流方向的反向不同高度开若干个Φ5m左右的小孔，使水进入管中。如图所示


10. 导气电缆除作为电源和信号传输外，还起到关键的大气补偿作用，安装时应避免对线缆锁定太紧或过于锐角弯折，以防止导气管不通或折断。

11. 现场安装如需加延长线时，请确保接线部分保持干燥通风，严禁浸泡和避免湿气、污垢堵塞电缆中的大气连接管，否则会造成变送器损坏或测量不准。

12. 请避免液位变送器的电缆线被刀或其他锋利的金属体划伤，造成变送器进水损坏。

13. 本产品属于弱电设备，布线时须与强电缆分开布设，应遵守国家相关布线标准（GB/T50312-2016）进行布线。

14. 确保电源供电电压符合变送器供电要求。

15. 用户在使用时请不要自行拆解，更不能触碰膜片，以免造成损坏。

接线

^{电流输出接线图（两线制）}

^{电压输出接线图（三线制）}

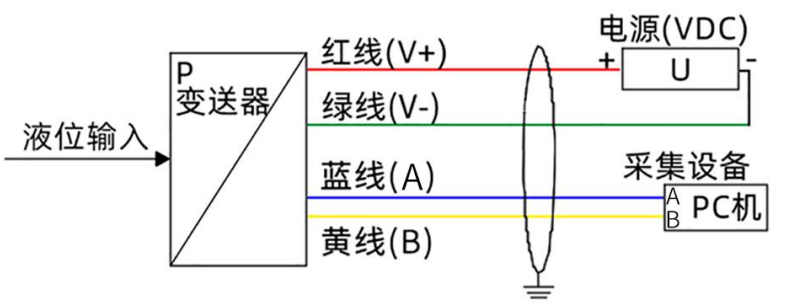

^{RS485数字信号输出接线图}

^{测控仪表4-20mA输出接线图}

• 如需加装延长线时，请确保接线部分保持干燥。

• 只有电流输出有反接保护（无损坏但不工作）、限流限压保护。其他输出信号反接导致变送器损坏

协议说明

变送器基本技术参数

本协议遵守Modbus：通讯协议，采用了Modbu协议中的子集中RTU方式。RS485半双工作方式）

1. 输出信号：RS485（距离可到1000米）

2. 标准Modbus-RTU协议（03功能读取数据，06功能写入设置数据）

3. 数据格式：9600,N,8,1（9600bps，无校验，8位数据位，1位停位）

4. 测试范围：0-X（m···）

5. 分辨率：0.05%

6. 输出数据：0···2000（其他范围定制）

7. 响应频率：≤5Hz

8. 响应速度：≥10ms

Modbus-RTU读取数据03命令说明

A.发送读命令格式：

B.返回读取数据格式：

通讯举例（读取PV值）:

   0-5m的传感器通讯设备地址为1，即（地址范围1-255）
此时CRC校验=C5CB。那么发送与返回数据如下：
发送：01 03 00 04 00 01 C5 CB
返回：01 03 02 09 C4 BF 87
09C4为16进制，转换成十进制为2500（保留一位小数）
故当前液位为250.0cm（以厘米为单位）

Modbus-RTU读取数据06命令说明

返回读取数据格式：

修改举例:

   如01地址改为02地址
发送01 06 00 00 00 02 08 0B
返回01 06 00 00 00 02 08 0B
则将原地址01修改成02成功，修改地址可线下或线上修改，
完成后无需重新上电即可直接工作。

异常应答返回

使用注意事项

1. 单条RS485总线一定要采取“手牵手式”的总线结构，绝对不要用星形链接和分叉链接地址码由近及远设置，即管理电脑接1号控制器，2号接1号，3号接2号，依次类推····

2. 设备供电的交流电及机箱一定要真实接地，而且接地良好。有很多地方表面上有三角插座其实根本没有接地，要小心。接地良好时，可以确保设备被雷击浪涌冲击静电累积时可以配合设备的防雷设计较好地释放能量，保护RS485总线设备和相关芯片不受伤害。接地没接好或没接，就不要用RS485总线了，避免设备烧毁和人员伤亡。

3. 线材一定要用线径0.3平方毫米以上的多股屏蔽双绞网线（多股是为了备用）单独套用PVC管，避免和强电走在一起，以免强电对其干扰。

4. 485A和485B一定要为双绞，双绞是因为485通讯采用差模通讯原理，双绞的抗干扰性最好。不采用双绞线，是极端错误的，必须避免使用其他类型电缆。

5. 串联RS485转换器和所有门禁控制器的参考地GND（电源负），将多股双绞网线中剩余的一根或全部用于串联GND：参考地未接好，也影响通信时不通，主要来自分布电容和电感的高频辐射产生工模影响。

6. 网络通信线的屏蔽层连接起来接大地，注意必须接大地，不然总线潜在未知危险。

7. 如多台从机或连接线过长通讯不畅时，需在485总线首段和最后一台从机的485A和485B之间各加120欧姆匹配电阻来改善通讯质量。（必须为双绞线）

8. 传输速率，负载节点数和传输距离的合理安排，做到远程低速少节点，近程告诉多节点原则

9. 数据通讯必须有效验来保护传输正确性，一般Modbus-RTU用crc-16校验模式来校验，错误率达到小于1/*10亿。

选型

订货须知

! 重要

用户在定购变送器时要注意根据介质、温度、防护等级和环境条件选择合适的规格。

质保及售后服务

本公司向客户承诺，本仪表供货时所提供的硬件附件在材质和制造工艺上都不存在缺陷。

从仪表购买之日开始计算，质保期内若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维护或者免费更换，对所有非定制产品一律保证 7 天内可退换。

免责声明

在质保期内，下列原因导致产品故障不属于三包服务范围：

_{(1)客户使用不当造成产品故障。
(2)客户对产品自行拆解、修理和改装造成产品故障。}

售后服务承诺：

_{(1)客户的技术疑问，我们承诺在接收用户疑问后 2 小时内响应处理完毕。
(2)返厂维修的仪表我们承诺在收到货物后 3 个工作日内出具检测结果，7 个工作日内出具维修结果。}

注意

_{本手册内容我们力求正确无误，如果您发现有误，请与我们联系。
本手册内容严禁转载、复制。
如无防爆标识、产品禁止使用在防爆场合。}
