阻旋料位开关

阻旋料位开关

一、产品简介

1.1 产品概述

YC-20 系列阻旋料位开关设计上采用进口电机、微动开关及轴承，同时注重工艺细节，严控生产流程和质量检测，比国内同类产品具有更高的可靠性。

为适应不同工况，YC-20系列阻旋料位开关分为以下两种应用型号：

• YC-20 标准型 阻旋料位开关：适用于大多数固体颗粒粉末测量；

• YC-20 保护型 阻旋料位开关：配备保护管，应用于密度较大的固体颗粒测量。

1.2 工作原理

YC-20 系列阻旋式料位开关利用微型马达做驱动装置，通过离合器与传动轴相连接，当未接触物料时，马达正常运转，当叶片接触物料时，马达停止转动，并自行切断马达电源，同时检测装置输出一接点信号以控制物料输送。

1.3 应用范围

阻旋料位开关广泛应用于现代工业生产过程和仓储部门。

阻旋料位开关适用于各种料位的测量，例如：饲料、食品、制药、化工、塑料、建筑、肥料等 行业的测量。

二、产品结构与特点

2.1 产品结构

如图所示，阻旋料位开关由以下部件组成：

①壳体    ②固定螺母    ③过程连接

④锁紧螺母    ⑤主轴    ⑥叶片

2.2 产品特点

1. 采用进口电机、微动开关及轴承；

2. 振动防松结构设计；

3. 防护等级达 IP65；

4. 双轴承设计，运行平稳，寿命长；

5. 电机和机械控制一体化设计，易更换维修；

6. 采用 304/316L 不锈钢或碳钢。

三、技术参数

属性	参数
测量介质	固体 颗粒粉末
介质密度	≥0.5g/cm³
过程温度	-20~70℃
	-20~400℃
环境温度	-40~85℃
过程连接	标准法兰 薄片法兰
	螺纹
过程连接 材料	304/316L 碳钢
接触介质 材料	304/316L
叶片转速	1 R.P.M
外壳材料	铝合金
防护等级	IP65
电缆入口	M20×1.5
触点容量	SPDT 5A 250V AC
供电电压	24V DC
	220VAC 50/60Hz
防爆等级	Ex dⅡ CT6 Ex tD A21 IP65 T80℃

许可证

根据产品的型号不同，其相关的许可证和运用场合也是有很大区别的。因此，对于不同型号的仪表应注意相关许可证的要求。

四、接电

4.1 安全提示

• 从安全角度考虑，只有在断电的情况下才能进行接线；

• 对于防爆型仪表接线时必须遵循相关防爆的接线要求。

4.2 接入电缆

阻旋料位开关的电缆一般采用横截面为圆形的通用电缆。电缆横截面直径为 5-9mm，否则无法确保电缆入口的密封效果。

如果您需要使用其它规格的电缆，请使用匹配的电缆入口螺栓，并注意更换后电缆入口的密封性能。

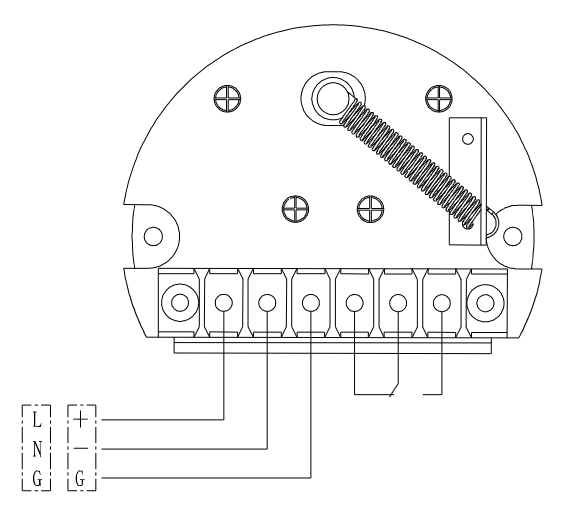

4.3 接线图

接线时，请按照如图示意的方法进行安全接线。

4.4 扭力调整

扭力弹簧是用来调整转轴的输出扭力，当被测介质密度大时，可将弹簧扭力调至最强的档位，此时叶片旋转扭力较大，敏感度较差。反之，当被测介质密度小时，可将弹簧调至最弱的档位，此时叶片旋转扭力较小，敏感度较好。

五、安装注意事项

1. 安装前请确认电源电压是否与标示牌上面的电压一致；

2. 确认被测物料密度，选择叶片形状和大小，一般地，密度越大叶片越小；

3. 安装前确认水平安装还是竖直安装；

4. 水平安装时，将叶片与水平向下呈 10～20°的夹角安装，以减少物料的冲击；

5. 水平安装时，接线盒入线口应垂直朝下，电缆固定螺母必须锁紧，如有条件可加防雨罩；

6. 应避免安装在物料的进料口的部位，当无法避免时可在开关的上方 200mm 处加装防护挡板，以保护叶片不受物料冲击；

7. 产品安装时请勿敲击传动部位和叶片部位，以免造成不必要的损害。

安装示意图如下：

1. 水平螺纹安装

2. 水平法兰安装

3. 水平倾斜 15 度高温螺纹安装

4. 水平倾斜 15 度高温法兰安装

5. 竖直轴保护高温法兰安装

6. 竖直轴保护法兰安装

六、贮存和运输

6.1 包装

您购买的仪表在运输途中会有包装材料予以保护。

仪表采用纸箱或木箱包装，这种包装不会危害环境，且可回收利用，请让专业回收企业回收包装材料。

6.2 运输

应遵循运输包装上的提示进行运输，否则会导致仪表受损。

收到货物后请检查包装的完整性和可能存在的运输损坏，如发现存在运输过程中出现的损坏或隐藏的缺陷，应及时给出信息反馈。

6.3 贮存

存储包装物件时应遵循下列条件：

1. 避免露天保存；

2. 避免存放在潮湿和大粉尘的场所；

3. 避免与具有腐蚀性的介质接触；

4. 避免受阳光的强烈照射；

5. 避免机械式振动；

6. 储存环境
   相对空气湿度 ：0～95%
   存储温度 ：-40～80℃

七、型号对照表

型号							说明
YC20-	/X	/X	/X	/X	/X	/X
许可 证	N						非防爆型
	D						隔爆型 气体 Ex DII CT6
	E						隔爆型 粉尘 Ex tD A21 IP65T80°C
供电 电压		A					220V AC
		D					24V DC
过程 温度			C				-20~70℃
			H				-20~400℃
过程 连接				TH			螺纹 G1"A
				TM			螺纹 1"NPT
				FA			法兰 DN50 PN16
				FB			法兰 DN80 PN16
				XX			客户 定制
叶片 型式					LA		一字型
					LB		铲刀型
					LC		旗子型
					LD		镰刀型
					XX		客户 定制
长度范围						N	普通型 100 - 1000 mm
						P	带保护管 250 - 1500 mm

质保及售后服务

本公司向客户承诺，本仪表供货时所提供的硬件附件在材质和制造工艺上都不存在缺陷。

从仪表购买之日开始计算，质保期内若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维护或者免费更换，对所有非定制产品一律保证 7 天内可退换。

免责声明

在质保期内，下列原因导致产品故障不属于三包服务范围：

_{(1)客户使用不当造成产品故障。
(2)客户对产品自行拆解、修理和改装造成产品故障。}

售后服务承诺：

_{(1)客户的技术疑问，我们承诺在接收用户疑问后 2 小时内响应处理完毕。
(2)返厂维修的仪表我们承诺在收到货物后 3 个工作日内出具检测结果，7 个工作日内出具维修结果。}

注意

_{本手册内容我们力求正确无误，如果您发现有误，请与我们联系。
本手册内容严禁转载、复制。
如无防爆标识、产品禁止使用在防爆场合。}
