射频导纳物位开关
产品概述
射频导纳物位开关是基于射频导纳原理的点位测量产品。该仪表除稳定性高、测量精度高、应用场合广等优点之外。相比传统的电容式物位开关，产品采用模块化设计，并配有指示灯，使用户能够直观地获取所需的信息，方便了设定和维护。
智能免调试型模块，采用先进的微处理器、数字调试模块及智能识别算法，实现了仪表应用的智能免调试。
主要特点
| 属性 | 参数 |
|---|---|
| 抗挂料 | 独特的Driving-Shield电路设计提高了抗挂料性能 |
| 供电范围 | 智能自适应电源：直流20~35VDC和交流30~250VAC通用 |
| 适应性强 | 探头使用温度范围：-100℃~800℃ |
| 不粘黏 | 适合测量粘稠性物料，探头无挂料 |
| 精度高 | 水平安装或者有角度安装时精度非常高 |
| 稳定性高 | 高稳定性输出，耐飞灰、落料、水汽、结晶、结蜡影响 |
| 免维护 | 无活动、无易磨损部件，无需经常清洁、保养、调试 |
测量原理
传统的电容式物位开关，随着物料上涨、物料覆盖探头，电路中探头和介质之间的电容值（导电物料场合）或者探头和管壁之间的电容值（绝缘物料场合）随之增加。由于在探头外壁物料挂料多少的变化导致了电容值的变化，电容值的变化通过电桥的检波、放大、计算，最后输出产生相应的电量变化。
射频导纳原理测量技术是经过改良的物位测量技术。该系列产品应用了射频信号，并加入了Driving Shield电路，屏敲了千扰信号和非物料变化产生的信号。
Driving-Shield电路能够阻止射频电流通过挂料形成回路，由挂料产生的影响能够被识别，并且通过电桥的移相等处理从总的输出中消除掉探头端挂料对测量的影响，因此该系列产品具有很强的抗干扰和抗挂料能力。射须导纳技术测量结果精度高，不受探头挂料的影响，是目前使用场合最广泛的一种测量技术。
应用范围
| 工况 | 详情 |
|---|---|
| 电厂 | 煤堆、原煤仓，燃料仓、蓄水池、废气净化罐、灰斗、石灰渣仓、仓系、灰库、油箱等 |
| 化工 | 蒸馏塔、原料和中间体料仓、反应罐、氨水罐、有毒液体罐、固体料仓、分离器、冷凝器、反应釜等 |
| 石化 | 输油管道、蒸馏塔、浓缩罐、液化气罐、氨水罐、汽鼓、炼油厂油库、电脱界面、沥青罐、罐区等 |
| 水和水处理 | 处理：蓄水池、污水池、水处理罐、沉淀池、消化塔、输气管道、深井、饮用水网络等 |
| 水泥 | 石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓、冷机等 |
| 冶金 | 和矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐、浓相输送、除尘器、干熄焦炉等 |
| 油田 | 原油或成品油储罐、三相分离器、沉降罐、污水罐（池）及油水界面、钻探泥浆罐、输油管线等 |
| 造纸 | 原料仓、储料塔、干燥鼓等 |
| 其他 | 采石场、食品、制药、环保、造船等行业 |
产品选型
| 型号 | 说明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| SP 2000 | X | -X | /X | /X | /X | /X | /X | /X | /X | |
| 工艺 要求 | 1 | 三端硬杆 超高压应用 | ||||||||
| 2 | 标准探头 常温低压 长量程应用 | |||||||||
| 3 | 三端平板 仓壁安装 抗冲击应用 | |||||||||
| 4 | 三端硬杆 重载、抗搅拌应用 | |||||||||
| 5 | 三端硬杆 高温中压应用 | |||||||||
| 6 | 三端硬杆 中温高压应用 | |||||||||
| 7 | 三端硬杆 全防腐应用 | |||||||||
| 8 | 绝缘硬杆 耐酸、碱、腐蚀应用 | |||||||||
| 9 | 绝缘硬杆 电脱、抗搅拌应用 | |||||||||
| 0 | 特殊订制 咨询厂家 | |||||||||
| 类型 | 1 | 标准型 | ||||||||
| 2 | 智能型 | |||||||||
| 显示 | Y | 带显示 | ||||||||
| N | 不带显示 | |||||||||
| 输出类型 | 1 | 维电器输出 DPDT (双刀双掷) | ||||||||
| 电器接口 | 1 | 双M20×1.5 | ||||||||
| 2 | 双1/2”NPT | |||||||||
| 仪表结构 | Z | 整体 电子单元与探头 一体安装 | ||||||||
| F | 分体 电子单元与探头 分别安装 | |||||||||
| 防爆 | Y | 防爆 ExdiaIICT4 /T5/T6 Gb | ||||||||
| N | 不防爆 | |||||||||
| 过程连接 | B | BSPT 55°英制圆锥管螺纹 | ||||||||
| N | NPT 60°美制圆锥管螺纹 | |||||||||
| F | 法兰 | |||||||||
| C | 卡盘 | |||||||||
| 0 | 其他型式 | |||||||||
| 量程 | ** | 用户指定 | ||||||||
产品一览

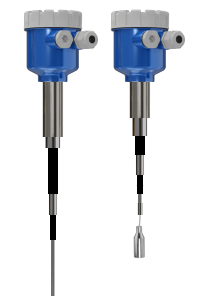

| 图示 |  |  |
| 型号 | SP2001 | SP2002 |
| 应用场合 | 超高压 | 常温、低压、长量程 |
| 探杆类型 | 三端耐高压硬杆 | 三端硬杆/软缆 |
| 探杆型式 | Φ9mm硬杆 | Φ9mm硬杆/Φ4mm软缆 |
| 探杆长度 | 0.2~1m | 0.1~8m |
| 过程连接 | 法兰 | 3/4"BSPT |
| 过程温度 | -40~100℃ | -40~200℃ |
| 过程压力 | -0.1~20.0MPa | -0.1~l.6MPa |
| 图示 |  |  |
| 型号 | SP2003 | SP2004 |
| 应用场合 | 灰斗 | 重载搅拌 |
| 探杆类型 | 重载硬杆 | |
| 探杆型式 | 重载平板 | Φ22mm硬杆 |
| 探杆长度 | 平板 | 0.1~2m |
| 过程连接 | 方孔170mm×170mm | 1/2"BSPT |
| 过程温度 | -40~85℃ | -100~260℃ |
| 过程压力 | -0.1~0.6MPa | -0.1~1.6MPa |
| 图示 |  |  |
| 型号 | SP2005 | SP2006 |
| 应用场合 | 高温中压 | 中温高压 |
| 探杆类型 | 高温硬杆 | 三端硬杆 |
| 探杆型式 | Φ9nm硬杆 | Φ8mm硬杆 |
| 探杆长度 | 0.1~2m | 0.1~2m |
| 过程连接 | 1"BSPT | 3/4"BSPT |
| 过程温度 | -40~800℃ | -100~260℃ |
| 过程压力 | -0.1~l.0MPa | -0.1~6.3MPa |
| 图示 |  |  |
| 型号 | SP2007 | SP2008 |
| 应用场合 | 全防腐/导电液体 | 腐蚀性/导电液体 |
| 探杆类型 | 三端绝缘硬杆 | 绝缘硬杆 |
| 探杆型式 | Φ18mm绝缘硬杆 | Φ12mm绝缘硬杆 |
| 探杆长度 | 0.1~2m | 0.1~2.5m |
| 过程连接 | 法兰 | 3/4"BSPT |
| 过程温度 | -100~260℃ | -100~260℃ |
| 过程压力 | 0.1~4.0MPa | 0.1~10.0MPa |
| 图示 |  | |
| 型号 | SP2009 | |
| 应用场合 | 界面、电脱、强搅拌场合 | |
| 探杆类型 | 绝缘硬杆 | |
| 探杆型式 | Φ18m绝缘硬杆 | |
| 探杆长度 | 0.1~4m | |
| 过程连接 | 1"BSPT | |
| 过程温度 | -40~260℃ | |
| 过程压力 | -0.1~6.3MPa | |
质保及售后服务
本公司向客户承诺，本仪表供货时所提供的硬件附件在材质和制造工艺上都不存在缺陷。
从仪表购买之日开始计算，质保期内若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维护或者免费更换，对所有非定制产品一律保证 7 天内可退换。
免责声明
在质保期内，下列原因导致产品故障不属于三包服务范围：
(1)客户使用不当造成产品故障。
(2)客户对产品自行拆解、修理和改装造成产品故障。
售后服务承诺：
(1)客户的技术疑问，我们承诺在接收用户疑问后 2 小时内响应处理完毕。
(2)返厂维修的仪表我们承诺在收到货物后 3 个工作日内出具检测结果，7 个工作日内出具维修结果。
注意
本手册内容我们力求正确无误，如果您发现有误，请与我们联系。
本手册内容严禁转载、复制。
如无防爆标识、产品禁止使用在防爆场合。
