概述

LWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏、安装维护使用方便等特点的新一代涡轮流量计，涡轮流量计是一种精密流量测量仪表，测量无杂质、无腐蚀液体的流量和总量。它被广泛用于石油、化工、冶金、科研等领域

产品特点

1. 高精确度：一般可达±1%R、±0.5%R，高精度型可达±0.2%R

2. 重复性好，短期重复性可达0.05%R~0.2%R,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；

3. 输出脉冲频率信号，适用总量计量与计算机连接，无零点漂移，抗干扰能力强

4. 可获得很高的频率信号（3-4KHz）,信号分别率强；

5. 范围度宽，中大口径可达1:20 小口径为1:10；

6. 结构紧凑轻巧，安装维护方便，流通能力大

7. 适用高压测量，仪表表体上不必开孔，易制成高压型仪表

8. 专用型传感器类型多，可根据用户特殊需要设计为各类型专用型传感器，例如低温型、双向型、井下型、混砂专用型；

9. 可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

工作原理

基本参数

当被测液体流过传感器式，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比。叶轮的转动周期地改变磁回路的磁阻值，检测线圈中的磁通阻之发生周期性变化，产生频率与叶片旋转频率相同的感应电动势，经放大后，进行转换和处理。

_{说明：非国标法兰需订制；非常规英制管螺纹需订制.}

测量范围及口径

_{说明：
*1最大压损是流量计工作在最大流量点时的压损，介质为水，常温。
*2准确度等级0.2的产品需订制，且流量范围比常规范围小。}

仪表分类

1按仪表功能分类，LWGY涡轮流量计可分为2大类，即：

1. 涡轮流量计传感器/变送器

2. 智能型涡轮流量计

功能说明

N/A型涡轮流量传感器/变送器

N/A型涡轮流量传感器/变送器本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）;

仪表价格低廉，集成度高，体积小巧，特别适用于二次显示仪、PLC、DCS等计算机控制系统配 合使用。

_{按照不同的输出信号，该类产品可分为脉冲输出型和4-20mA输出型}

脉冲输出型：12~24VDC供电，三线制脉冲输出，高电平≥8V，低电平≤0.8V；信号传输距离≤ 1000米；脉冲=1/2f*1000(ms);

4-20mA输出型：24VDC供电，二线制4-20mA,输出，信号传输距离≤1000米。

该类涡轮流量计产品均分为基本型和防爆型（ExdIICT6 Gb）两种，外形如图

LWGY-N型（左） LWGY-A型（右）

智能G/E型液体涡轮流量计

智能型液体涡轮流量计是多功能一体的新型智能仪表，具备现场指示功能，亦可将流量信号远输出。该系列产品采用段码液晶显示，对比度高，功耗小，两种显示单位可选。多种电信号输出模式可选，工况当量脉冲可设置多种输出方式，特别适合定量控制使。本系列产品不仅能显示常用的体积流量单位，还能通过设定被测介质密度，显示质量流量单位。在以上功能基础上，为满足用的不同需要，用户可选择基于RS485接口的MODBUS协议通讯功能。

LWGY-G型（左） LWGY-E型（右）

产品选型表

安装尺寸

螺纹连接型尺寸

^{DN4~DN10螺纹连接传感器（含直管段）}

^{DN15~DN50螺纹连接传感器}

_{说明：以上DN4-DN10流量传感器含出厂标配的直管段尺寸,DN15-DN50口径流量传感器不含直管段尺寸}

法兰连接型尺寸

^{法兰连接示意图}

法兰连接尺寸对照表(单位：mm)

_{说明：以上DN4-DN10流量传感器含出厂标配的直管段尺寸,DN15-DN50口径流量传感器不含 直管段尺寸.}

夹装连接型尺寸

^{夹装连接示意图}

夹持连接尺寸对照表(单位：mm)

流量计安装注意事项

安装位置

管道必须完全充满液体。重要的是，在任何时候，保持管道内完全充满液体，否则流量显示会受到影响，可能会导致 测量误差。

避免气泡。如果有气泡进入测量管，流量显示可能会受到影响，可能会导致测量误差。

安装场所和要求

1. 传感器应安装在便于维修，管道无振动、无强电磁干扰与热辐射影响的场所。

2. 水平安装传感器要求管道不应有目测可察觉的倾斜（一般在5°以内），垂直安装传感器管道垂直度偏差亦应小于5°。在不能停流的场所，应装旁通管和可靠的截止阀,测量时要确保旁通管无泄漏。

3. 在新铺设管道装传感器的位置先接入一段短管代替传感器，待"扫线"工作完毕，确认管道内清扫干净后，再正式接入传感器。

4. 若流体含杂质,则应在传感器上游侧装过滤器,管道内应定期清理排放沉淀杂质；若被测液体含有气体,则应在传 感器上游侧装消气器.过滤器和消气器的排污口和消气口要通向安全的场所.

5. 传感器安装在室外时，应有避免直射阳光和防止雨淋的措施。

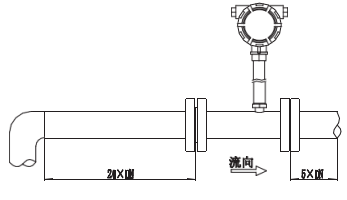

所需上下游直管段长度

涡轮流量计对管道内流速分布畸变及旋转流是敏感的，进入传感器应为充分发展湍流，因此要根据传感器上游侧阻流件 类型配备必要的直管段或整流器,要求入口段和出口段直管段长度。

^{1.同心收缩全开阀门}

^{2.同心扩管全开阀门}

^{3.不同平面两个90°弯头}

^{4.一个90°弯头}

^{5.同一平面两个90°弯头}

^{6.调节阀半开阀门}

订货须知

用户在定货时，请先充分阅读本选型样本，并针对流体介质的情况和现场要求，选择合适的流量计，然后向生产厂家提供如下资料。

• 液体涡轮流量计的型号

• 流体介质的名称及其物性参数

• 流体工作的最高工作压力

• 最高工作温度

• 最低工作温度

• 流体的常用流量

• 最大流量

• 最小流量

质保及售后服务

本公司向客户承诺，本仪表供货时所提供的硬件附件在材质和制造工艺上都不存在缺陷。

从仪表购买之日开始计算，质保期内若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维护或者免费更换，对所有非定制产品一律保证 7 天内可退换。

免责声明

在质保期内，下列原因导致产品故障不属于三包服务范围：

_{(1)客户使用不当造成产品故障。
(2)客户对产品自行拆解、修理和改装造成产品故障。}

售后服务承诺：

_{(1)客户的技术疑问，我们承诺在接收用户疑问后 2 小时内响应处理完毕。
(2)返厂维修的仪表我们承诺在收到货物后 3 个工作日内出具检测结果，7 个工作日内出具维修结果。}

注意

_{本手册内容我们力求正确无误，如果您发现有误，请与我们联系。
本手册内容严禁转载、复制。
如无防爆标识、产品禁止使用在防爆场合。}
