电磁流量计

智能电磁流量计

一、产品概述

智能电磁流量计是我公司采用先进技术研制、开发与生产的液体流量测量仪表，具有高精度、高可靠性与使用寿命k 等优点。为确保产品质量，我公司在设计产品结构、选材、制定工艺、生产装配与出厂测试等过程中，对每个环节细致研究与控制，并配套完整的流量标定检测系统。

产品执行标准:JB/T 9428-1999。

二、工作原理

智能电磁流量计测量原理是基于法拉第电磁感应定律。即当导电液体流过电磁流量计时，导体液体中会产牛与平均流速V(体积流量）成正比的电压，其感应电压信号通过两个与液体接触的电极检测，通过电缆传至放大器，然后转换成统一的输出信号。基于电磁流量计的测量原理，要求流动的液体具有最低限度的电导率。

^{图1:结构原理图}

_{E=KBD⊽
K:比例常数
B:磁感应强度
D:测量管内径
V:测量管截面的平均流速}

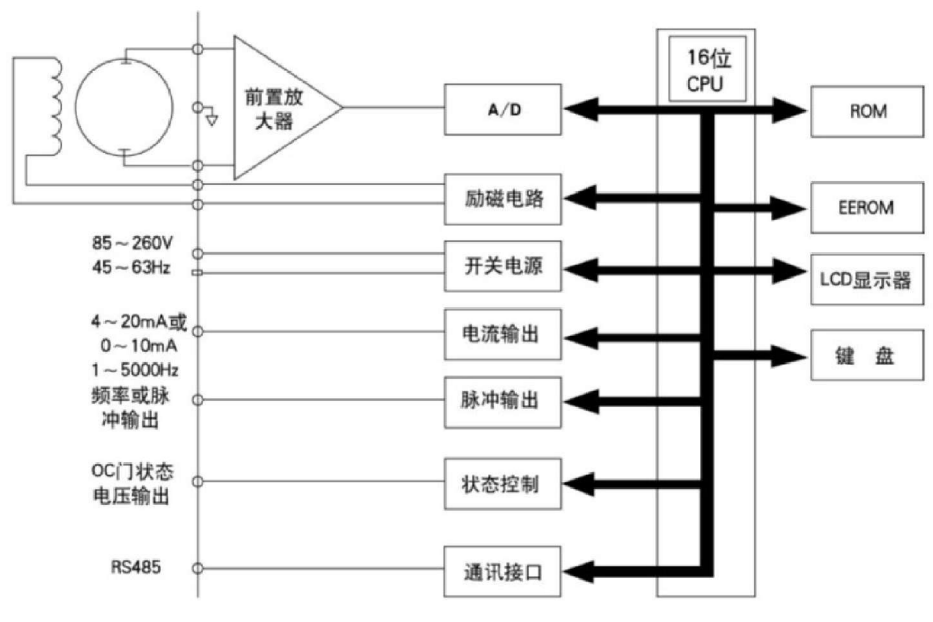

^{图2:信号流程图}

三、产品特点

1. 低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰的影响，性能稳定可靠。

2. 采用非均匀磁场的新技术及特殊磁路结构，磁场稳定可靠，且缩小了体积，减轻了重量，使流量计具有小型轻量化的特点。

3. 具有空管自动检测与电路处理功能。

4. 可根据用户实际需求现场在线修改量程。

5. 测量管内无阻流件，因此无附加压力损失。

6. 测量结果与液体的压力、温度、密度、粘度、电导率（小小于最低电导率）等物理参数无关。

7. 直管段相对要求较短

8. 使用方便，安装后只需接上电源，不需其它任何操作，即可输出标准信号，便于非专业人员使用。

3.1 性能数据

四、产品参数

4.1 外形和分类

分类	图示	介绍
一体式 电磁流量计		常规场景选 材质默认碳钢喷漆 卫生和食品场景 可选全不锈钢机身
分体式 电磁流量计		适用于 无需现场查看 集中式管理
插入式 电磁流量计		适用 于大口径管道

4.2 产品安装尺寸

4.2.1 平法兰型电磁流量计（含传感器的）外形及连接尺寸：（见图4、表1）

^{图4 DN20~2000}

平法兰型传感器连接尺寸和连接法兰安装尺寸（mm）表1
