赫斯曼温度变送器

赫斯曼温度变送器

概述

主要特点

• 结构小巧、安装方便。

• 高稳定性、高可靠性。

• 耐震，抗射频干扰。

• 高精度、全不锈钢结构。

• 抗干扰强、长期稳定性好。

• 量程范围宽。

外形尺寸及安装

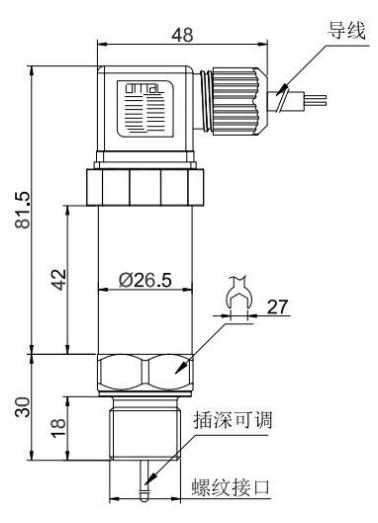

^{4～20mA 输出赫斯曼温度}

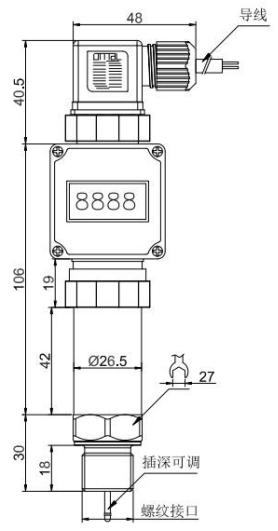

^{4～20mA 输出赫斯曼温度带显示}

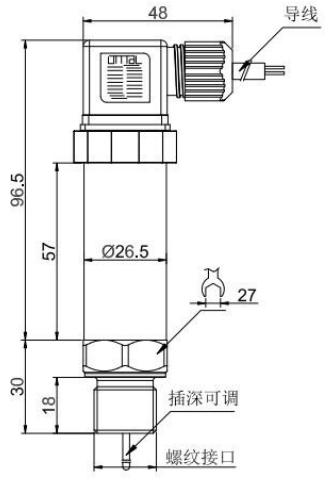

^{RS485 输出赫斯曼温度}

技术参数

1. 电源：
   4~20mA 输出：（9~30）V
   RS485 输出：（5~30）V

2. 输出：4~20mA、RS485

3. 准确度：0.5 级

4. 量程范围：（-50-200）℃

5. 环境温度：（-40~85）℃

6. 储存温度：（-40~85）℃

7. 绝缘电阻：20MΩ/250VDC

8. 绝缘强度：500V

9. 防护等级：IP65

10. 响应时间：≤15s（上升到 90%FS）

11. 负载电阻：(U-9V)/0.02A，U:供电电压

电气连接

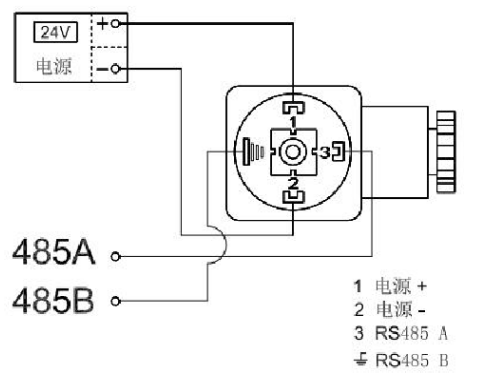

赫斯曼结构电气连接如下图:

^2线电流

^RS485输出

直接引线结构电气连接:

_电流：

• 红线：电源正

• 绿线：电流输出

_RS485：

• 红线：电源正

• 白线：电源负

• 绿线：RS485+

• 黄线：RS485-

使用与安装

1. 温度变送器应安装时应尽量避免震动和冲击。

2. 温度变送器可直接安装在测量点上。连接螺 纹：M20*1.5、G1/2、G1/4、M14*1.5。特殊螺纹或法兰 请联系业务员。

3. 变送器适用于各种一般腐蚀性液体及气体。对于强腐蚀性介质，需耐强腐蚀结构，按特殊要求订货。

4. 信号不要与其它电源线一起通过线管或明线 槽，也不可在大功率设备附近穿过。

温度变送器安全说明

1. 变送器有密封接头处不得松动，必须保持可靠 密封。

2. 变送器必须按规格使用，不同类型不能互换。

3. 搬运与安装变送器时应小心谨慎，避免碰撞而影响电路的性能。

4. 在产品安装使用中如遇到问题请与我公司联 系，在产品发生异常时，请不要擅自打开进行修理，应及时与厂家联系。

5. 本产品禁止使用在防爆场合。

注意事项

1. 该变送器使用在对硅和不锈钢（或铝合金）无腐蚀的介质中。

2. 变送器的背端不能接触导电性、腐蚀性液体或 气体。

3. 传感器后端引线不能进水。

4. 使用时请严格按注意事项执行，否则后果自负。

Modbus 地址和举例

硬件接口

采用 RS485 串行接口

出厂默认串口参数：波特率：9600bps（1200、2400、4800、9600、19200、38400、57600、115200bps 可调）

通讯协议

所有报文格式符合《GBZ 19582.1-2004 基于Modbus 协议的工业自动化网络规范 第 1 部分：Modbus 应用协议》。

根据设备功能，目前设备支持的 MODBUS-RTU 协议功能码有：03H04H06H10H。

寄存器地址分配及详细说明

质保及售后服务

本公司向客户承诺，本仪表供货时所提供的硬件附件在材质和制造工艺上都不存在缺陷。

从仪表购买之日开始计算，质保期内若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维护或者免费更换，对所有非定制产品一律保证 7 天内可退换。

免责声明

在质保期内，下列原因导致产品故障不属于三包服务范围：

_{(1)客户使用不当造成产品故障。
(2)客户对产品自行拆解、修理和改装造成产品故障。}

售后服务承诺：

_{(1)客户的技术疑问，我们承诺在接收用户疑问后 2 小时内响应处理完毕。
(2)返厂维修的仪表我们承诺在收到货物后 3 个工作日内出具检测结果，7 个工作日内出具维修结果。}

注意

_{本手册内容我们力求正确无误，如果您发现有误，请与我们联系。
本手册内容严禁转载、复制。
如无防爆标识、产品禁止使用在防爆场合。}
